赛克 SAIKE 8510D BGA 红外返修工作台
8510D 五合一热风红外拆焊台 预热台返修设备
8510D 集热风、焊台、预热台、红外加热和万向照明于一体，适合 BGA 返修、主板维修、PCB 预热和专业维修工作台。咨询时可一起确认电压、插头、数量、标准配置、配件耗材和发货安排。

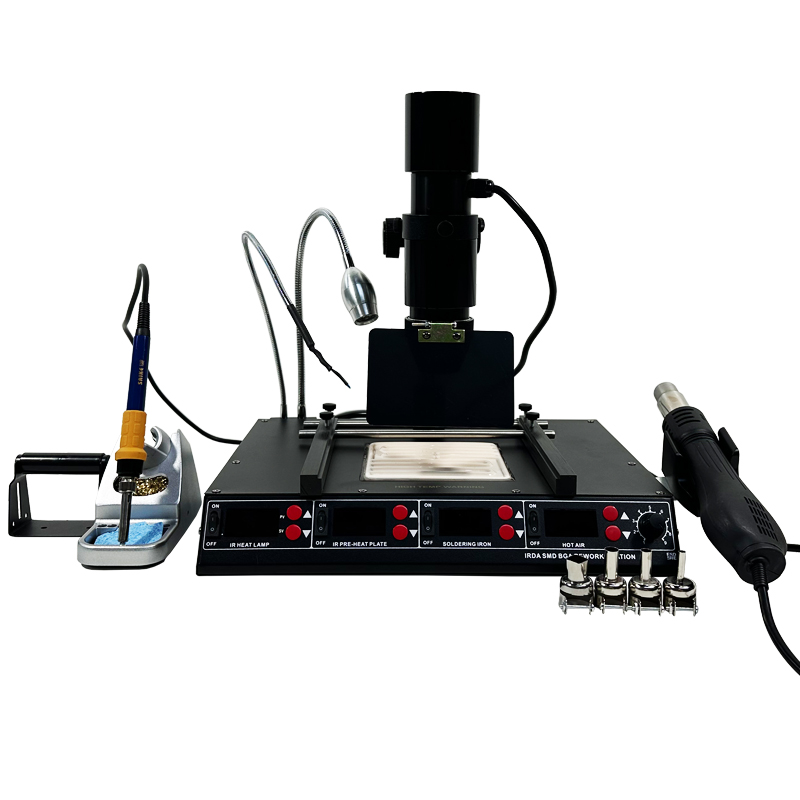

展示 8510D 主机、预热平台、红外组件、热风手柄和烙铁手柄完整外观。
产品参数
8510D 产品参数
| 型号: | 8510D |
| 输入电压: | 220V~240V/AC, 50Hz (110V/AC, 60Hz) |
| 功率消耗: | 1350W |
| 单台重量: | 9kg |
| 内箱尺寸: | 460*350*300mm |
| 包装数量: | 1台/箱 |
| 外箱尺寸: | 460*350*300mm |
| 风枪部分 | |
| 工作电压: | 220V~240V/AC, 50Hz (110V/AC, 60Hz) |
| 功率消耗: | 700W |
| 显示形式: | LED数字显示 (分辨率 1℃) |
| 发热元件: | 骨架式陶瓷发热芯 |
| 温度范围: | 100℃－480℃ / 212℉-896℉ |
| 温度稳定性: | ±1℃ |
| 气流类型: | 无刷风机柔和风 |
| 气流量: | 120升/分 (最大) |
| 噪音: | 小于45db |
| 手柄长度: | ≧100cm (包括手柄线) |
| 烙铁部分 | |
| 工作电压: | 24V/AC |
| 额定功率: | 22W |
| 功率消耗: | 60W |
| 最大功率: | 120W |
| 显示形式: | LED数字显示 (分辨率 1℃) |
| 温度范围: | 200℃－480℃ |
| 发热元件: | 131A陶瓷发热芯 |
| 温度稳定性: | ±2℃ (空载) |
| 手柄长度: | ≧100cm (包括手柄线) |
| 预热台部分 | |
| 工作电压: | 220V~240V/AC, 50Hz (110V/AC, 60Hz) |
| 功率消耗: | 540W |
| 显示形式: | LED数字显示 (分辨率 1℃) |
| 温度范围: | 50℃－400℃ |
| 预热面积: | 120mm×120mm |
| 放置区域: | ≤170mm×170mm |
| 温度稳定性: | ±2℃ (空载) |
| 红外线部分 | |
| 工作电压: | 220V~240V/AC, 50Hz (110V/AC, 60Hz) |
| 功率消耗: | 150W |
| 显示形式: | LED数字显示 (分辨率 1℃) |
| 发热元件: | 红外线发射灯 |
| 温度范围: | 100℃－350℃ / 212-662℉ |
| 预热面积: | 35mm×35mm |
| 温度稳定性: | ±2℃ (空载) |
特性与功能
产品特性与功能说明
- 本产品是根据市场需要而专门设计的一款多功能红外线BGA返修设备，它集热风枪、焊台、预热台、红外线和万向照明灯于一身，功能全面，随时提供简单、方便的维修体验。五种功能还有独立开关，可单独或同时使用。它占用工作台面少，实用而节约电能，性能有了进一步的提升。
- 该设备各部分采用独立的微控制器，即使一路有问题也不影响另外一路的正常工作，高集成电路设计大大降低了产品的故障率。
- 采用微电脑处理器PID程序控制技术，程序以毫秒为单位高速跟踪风枪、烙铁、预热台和红外线的实际温度，快速的温度补偿速度增强了温度稳定性，温度静态误差小，温度补偿快，可以适应各种恶劣环境。
- 机器装置各部分均具有自检测功能，全智能超温、短路、断路、过载故障均有显示和保护。
- 机器背面设有保险丝座，各部件金属外露部分均有接地线连接，为用电安全提供全面保障。
- 风枪加热器采用骨架式陶瓷发热芯，优质的制作工艺，显著提高了可靠性和稳定性，并且增加了工作使用寿命。
- 风枪手柄配有感应装置，只要把手柄从手柄架上拿起来，风枪即可迅速进入工作状态；将手柄放回手柄架上，风枪将停止加热，延迟吹冷风降温，最终进入待机状态；方便实时操作，同时可以延长加热器的使用寿命。
- 热风枪采用无刷风扇作为气源，风量大，风量可调，风力柔和，噪音小。
- 烙铁采用131A陶瓷加热芯，峰值升温，快速加热，具有快速温度补偿功能。因此，非常适合各种焊点的拆焊，特别适用于大焊点、粗糙块、杂难焊点的拆焊。
- 烙铁部分采用防静电设计，防止静电损坏精密的SMD元件。
- 采用铁合金烙铁座，坚固耐用，避免烫伤。
- 预热台是一款专业的维修设备，特别设计了电路板伸缩卡具工作台，采用双轴固定技术，可随意移动固定支架，以辅助固定电路板进行预热和快速拆焊。它结构稳固且耐用，适用于各种类型的电路板和元器件。
- 预热台还配备了高效的加热元件和精确的温度控制系统，这使得预热台能够迅速提升温度，并配合热风枪在短时间内达到理想的拆焊效果。
- 红外线采用红外线光传递热量，穿透力强，元件受热均匀，超越传统的热风加热方式，防止吹跑IC周边小元件。
- 红外线工作模式分为两种： 第一种是外置传感器控温度方式，即通过传感器探测IC表面温度控温。 第二种是无外置传感器控温，操作方便。
- 万向照明灯是一款采用低压LED灯的照明设备，具有明亮、精致、安全和节能的特点。它不仅适用于各种照明场合，还可以在拆焊作业中发挥辅助作用。
关于风枪
通过产生热风流，将焊料加热至熔化状态
- 适合多种元件的拆焊，如：SOIC、CHIP、QFP、PLCC、BGA、SMD等(特别适用于手机排线及排线座的拆焊)。
- 可用于热收缩、烘干、除漆、除粘、解冻、预热、胶焊接等。
关于烙铁
通过加热焊嘴来传导热量从而加热焊料并使其熔化，实现电子元器件的拆焊。
- 适用于较大焊点或焊盘的拆焊提供足够的热量，从而更好地完成焊接作业。
- 对于更厚、更大的焊点焊盘，可尝试更换接触面更大的烙铁头或使用风枪来拆焊。
关于预热台
通过加热烤板以辐射热量，将电路板加热到适当的温度，并保持该温度，使电路板上的电子元器件周围的区域达到预定的温度。这样就可以使用热风枪快速熔化焊料，拆焊电子元器件。预热台有助于避免因温度迅速散失而无法达到焊料的熔点，从而无法完成电子元器件的拆焊。预热台不仅提高了拆焊的效率，还保证了拆焊的质量。
- 适用于辅助拆焊大焊点或焊盘，特别是针对厚重或大型的焊接材料，以及周围存在金属等吸热部件的情况。它通过提供充足的热量，与热风枪配合使用，以更好地完成焊接作业。
关于红外线
通过红外线灯传导热量，从而加热焊料并使其熔化，实现电子元器件的拆焊。
- 红外线灯是一种高效、安全、实用的维修工具，适用于多种电子元器件的拆焊工作。
- 它能够提供集中且稳定的热量，特别适合小型、精密元件的拆焊，避免了因风吹引起的元件移动。
- 加热方式可以保护电路板和元器件不受强风力的冲击，更加安全可靠。
- 用户可以根据需要调整红外线灯的角度和距离，实现精确的热量传导，提高工作效率。
标准配置
- 主机(含风枪手柄)：1台
- 红外组件：1个
- 红外温度传感器探头：1个
- 万向照明灯：1个
- 风枪架：1个
- 风枪支架：1个
- 烙铁手柄(含B钝嘴烙铁头和发热芯)：1个
- 烙铁座(含清洁海绵)：1个
- 喷嘴：4个(5mm, 8mm, 10mm, 12*12mm)
- 说明书：1个
用途
- 电子产品组装
- 科研部门的产品开发
- 电子产品维修
- 电子焊接操作
- 各类电子机构技能培训
产品视图
工作台结构、预热平台和红外组件
这些图片展示 8510D 的整体结构、工作台摆放、预热平台和电路板固定方式。用于下单前确认设备体积、板夹平台、红外组件位置、热风手柄和烙铁摆放，不代表额外选购配件随标准包装一起提供。

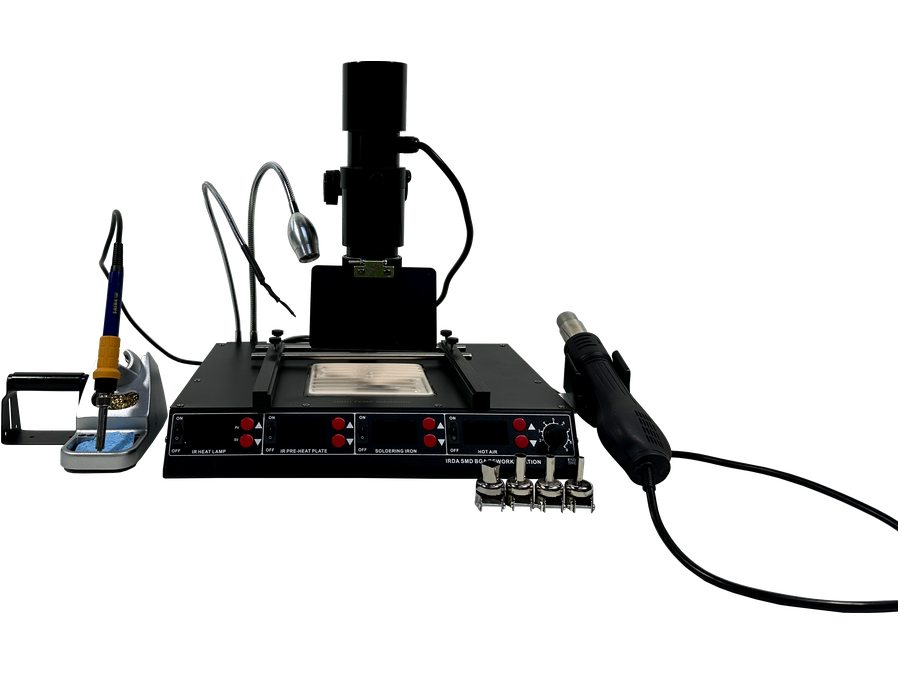

完整工作台
展示热风手柄、烙铁、喷嘴、预热台和红外组件的组合形态。

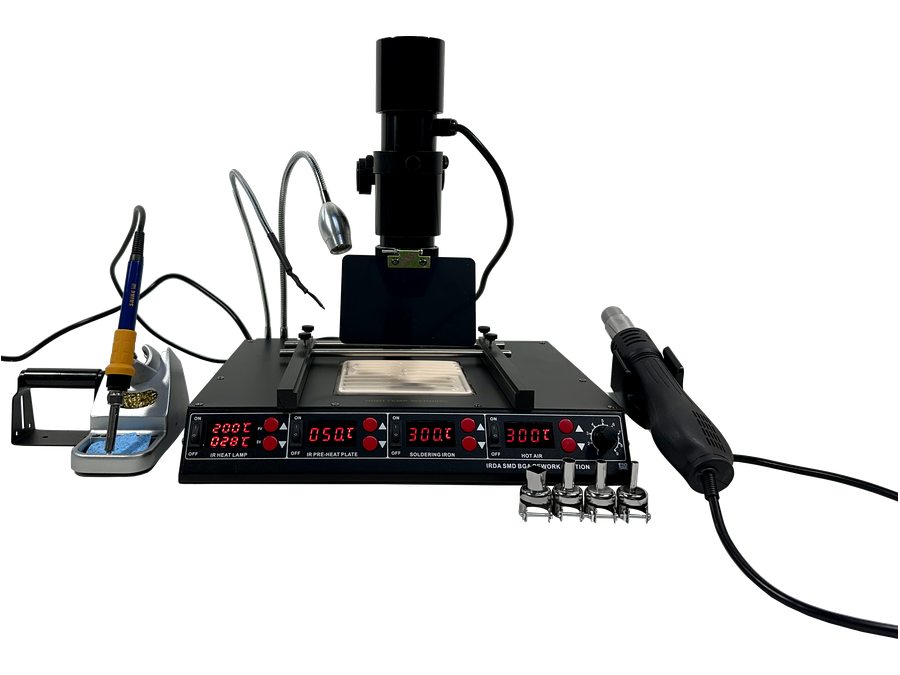

返修台布局
帮助确认 BGA/红外返修工作台所需空间和部件摆放。

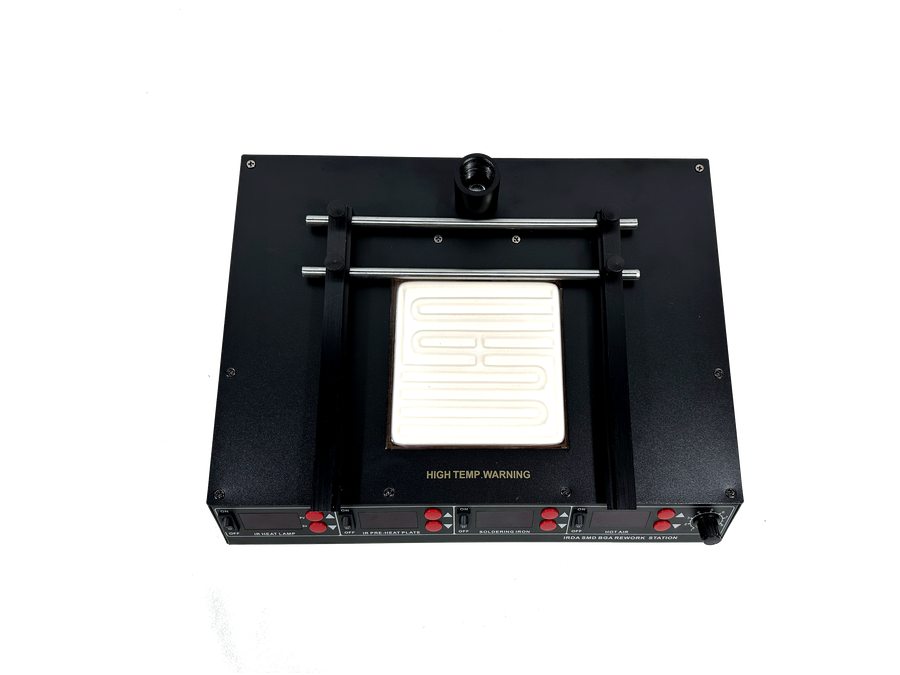

预热平台
展示预热区域、电路板支撑和固定平台，便于确认使用方式。
选购配件与耗材支持
备件、工作附件和维修台耗材可按型号另行确认
维修店、培训机构和渠道采购可以在确认 8510D 主机参数和标准配置后，再按实际维修台需求咨询后续维护配件、工作附件和日常耗材。以下内容用于后续维护、门店备货和批量采购沟通，不等同于上方标准配置。
更换备件
可按 8510D 型号确认热风手柄、烙铁手柄、热风发热芯、131A 烙铁发热芯、红外温度传感器探头和照明组件等售后备件。更换时请提供机器铭牌和原部件照片。
工作附件
可按维修对象确认额外热风喷嘴、烙铁头，以及板夹和工作台支撑部件的售后更换。喷嘴、烙铁头和部件规格均需按 8510D 实际接口确认。
常用耗材
可根据维修台补货需求确认焊锡丝、吸锡带、清洁海绵、铜丝球和烙铁头维护用品。耗材规格建议按维修类型和使用频率确认。
